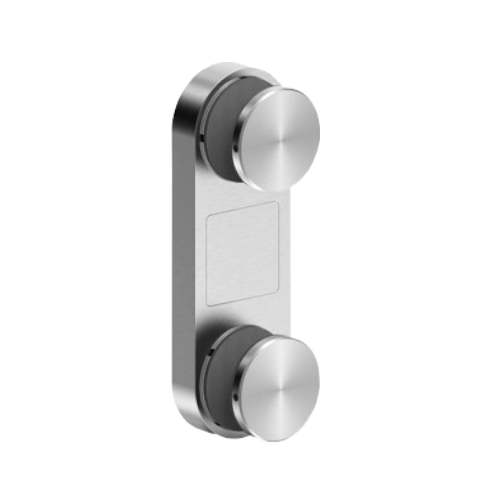

Punkthalter

Ausführung

• Edelstahl matt
• runde Ausführung

Merkmale

• mit AbP
• nach DIN 18008
• Reduzierte Montagezeit:
  nur 2 Doppelpunkthalter pro Rechteck-Scheibe notwendig
• mit Verstellung in 3 Achsen
• nur ein Befestigungspunkt notwendig
• Verstellbereich ca. 9 mm
• verdeckte Verschraubung

Glasdicke

17,52 – 21,52 mm Glas

Bemaßung

60,4 x 185 mm
2x Punkthalter Ø 52 mm
mit M10-Senkkopfschraube
Glasbohrung 2x Ø 25 mm
Mögliche Scheibenformate:
Scheibenbreiten: 500 - 1500 mm bei Scheibenhöhen: 650 - 1400 mm und Glasaufbau: VSG/PVB (SG) 16,76 mm
Scheibenbreiten: 500 - 1500 mm bei Scheibenhöhen: 650 - 1670 mm und Glasaufbau: VSG/PVB (SG) 21,52 / 25,52 mm
