Punkthalter

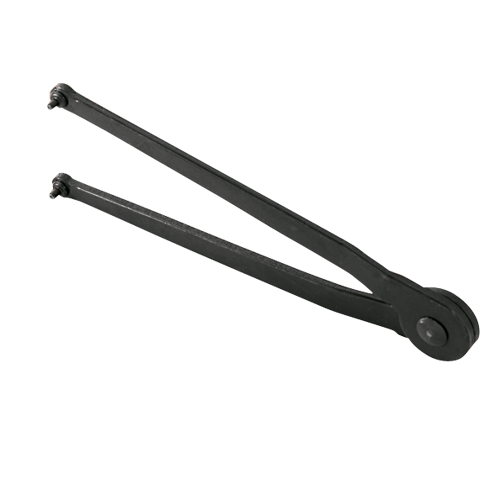

z058 Spezialschlüssel
für Punkthalter
Ø 40 - 60 mm
mit Ø 3 mm Stirnlöchern
Ausführung
- für Punkthalter:
7000va,
7001va,
7005va,
7004va,
7010va,
7015va
Bemaßung
verstellbar
für Stirnlöcher Ø 3 mm
Schenkellänge: 162 mm
verfügbare Oberflächen
 | schwarz pulverbeschichtet |
Sie haben noch keinen Login? Dann kontaktieren Sie bitte unser Service Team.
Punkthalter Ø 40 mm
Wandabstand 19 mm
für 8 – 12 mm Glas
Edelstahl gebürstet
Ausführung
- Edelstahl
- flächenbündig
- 2 mm Verstellbarkeit auf 360°
- Senkbuchse aus Aluminium
Merkmale
- erforderlicher Stirnlochschlüssel z058
(nicht im Lieferumfang enthalten)
Glasdicke
8 – 12 mm
Bemaßung
Ø 40 mm
Distanzstück: 19 mm
für M8 Zylinderkopfschraube (nicht im Lieferumfang enthalten)
Glasbohrung: Ø 30 mm, Senkung: 5 x 45°
Belastungswerte: max. N = 10 kN, max. Q = 7,5 kN
Punkthalter Ø 40 mm
Wandabstand 19 mm
für 13 – 16 mm Glas
Edelstahl gebürstet
Ausführung
- Edelstahl
- flächenbündig
- 2 mm Verstellbarkeit auf 360°
- Senkbuchse aus Aluminium
Merkmale
- erforderlicher Stirnlochschlüssel z058
(nicht im Lieferumfang enthalten)
Glasdicke
13 – 16 mm
Bemaßung
Ø 40 mm
Distanzstück: 19 mm
für M8 Zylinderkopfschraube (nicht im Lieferumfang enthalten)
Glasbohrung: Ø 30 mm, Senkung: 5 x 45°
Belastungswerte: max. N = 10 kN, max. Q = 7,5 kN
Punkthalter Ø 40 mm
Wandabstand 19 mm
für 17 – 20 mm Glas
Edelstahl gebürstet
Ausführung
- Edelstahl
- flächenbündig
- 2 mm Verstellbarkeit auf 360°
- Senkbuchse aus Aluminium
Merkmale
- erforderlicher Stirnlochschlüssel z058
(nicht im Lieferumfang enthalten)
Glasdicke
17 – 20 mm
Bemaßung
Ø 40 mm
Distanzstück: 19 mm
für M8 Zylinderkopfschraube (nicht im Lieferumfang enthalten)
Glasbohrung: Ø 30 mm, Senkung: 5 x 45°
Belastungswerte: max. N = 10 kN, max. Q = 7,5 kN
Punkthalter Ø 40 mm
Wandabstand 19 mm
für 21 – 24 mm Glas
Edelstahl gebürstet
Ausführung
- Edelstahl
- flächenbündig
- 2 mm Verstellbarkeit auf 360°
- Senkbuchse aus Aluminium
Merkmale
- erforderlicher Stirnlochschlüssel z058
(nicht im Lieferumfang enthalten)
Glasdicke
21 – 24 mm
Bemaßung
Ø 40 mm
Distanzstück: 19 mm
für M8 Zylinderkopfschraube (nicht im Lieferumfang enthalten)
Glasbohrung: Ø 30 mm, Senkung: 5 x 45°
Belastungswerte: max. N = 10 kN, max. Q = 7,5 kN
Punkthalter Ø 40 mm
Wandabstand 19 mm
für 8 – 12 mm Glas
Edelstahl gebürstet
Ausführung
- Edelstahl
- flächenbündig
- 2 mm Verstellbarkeit auf 360°
- Senkbuchse aus schwarzem KU
Merkmale
- erfoderlicher Stirnlochschlüssel Z058
(nicht im Lieferumfang enthalten)
Glasdicke
8 – 12 mm
Bemaßung
Ø 40 mm
Distanzstück: 19 mm
für M8 Zylinderkopfschraube (nicht im Lieferumfang enthalten)
Glasbohrung: Ø 30 mm, Senkung: 5 x 45°
Belastungswerte: max. N = 10 kN, max. Q = 7,5 kN
Punkthalter Ø 40 mm
Wandabstand 19 mm
für 13 – 16 mm Glas
Edelstahl gebürstet
Ausführung
- Edelstahl
- flächenbündig
- 2 mm Verstellbarkeit auf 360°
- Senkbuchse aus schwarzem KU
Merkmale
- erforderlicher Stirnlochschlüssel z058
(nicht im Lieferumfang enthalten)
Glasdicke
13 – 16 mm
Bemaßung
Ø 40 mm
Distanzstück: 19 mm
für M8 Zylinderkopfschraube (nicht im Lieferumfang enthalten)
Glasbohrung: Ø 30 mm, Senkung: 5 x 45°
Belastungswerte: max. N = 10 kN, max. Q = 7,5 kN
Punkthalter Ø 40 mm
Wandabstand 19 mm
für 17 – 20 mm Glas
Edelstahl gebürstet
Ausführung
- Edelstahl
- flächenbündig
- 2 mm Verstellbarkeit auf 360°
- Senkbuchse aus schwarzem KU
Merkmale
- erforderlicher Stirnlochschlüssel z058
(nicht im Lieferumfang enthalten)
Glasdicke
17 – 20 mm
Bemaßung
Ø 40 mm
Distanzstück: 19 mm
für M8 Zylinderkopfschraube (nicht im Lieferumfang enthalten)
Glasbohrung: Ø 30 mm, Senkung: 5 x 45°
Belastungswerte: max. N = 10 kN, max. Q = 7,5 kN
Punkthalter Ø 40 mm
Wandabstand 19 mm
für 21 – 24 mm Glas
Edelstahl gebürstet
Ausführung
- Edelstahl
- flächenbündig
- 2 mm Verstellbarkeit auf 360°
- Senkbuchse aus schwarzem KU
Merkmale
- erforderlicher Stirnlochschlüssel z058
(nicht im Lieferumfang enthalten)
Glasdicke
21 – 24 mm
Bemaßung
Ø 40 mm
Distanzstück: 19 mm
für M8 Zylinderkopfschraube (nicht im Lieferumfang enthalten)
Glasbohrung: Ø 30 mm, Senkung: 5 x 45°
Belastungswerte: max. N = 10 kN, max. Q = 7,5 kN
Punkthalter Ø 40 mm
Wandabstand 19 mm
für 8 – 12 mm Glas
Edelstahl gebürstet
Ausführung
- Edelstahl mit 6 Stirnlöchern
- aufliegend, gewölbt
- 2 mm Verstellbarkeit auf 360°
- mit 1x schwarzer EPDM Unterlegscheibe
- mit 1x Aluminium-Auflagering
Merkmale
- erforderlicher Stirnlochschlüssel Z058
(nicht im Lieferumfang enthalten)
Glasdicke
8 – 12 mm
Bemaßung
Ø 40 mm
Distanzstück: 19 mm
Glasbohrung: Ø 30 mm
Belastungswerte: max. N = 10 kN, max. Q = 7,5 kN
Punkthalter Ø 40 mm
Wandabstand 19 mm
für 13 – 16 mm Glas
Edelstahl gebürstet
Ausführung
- Edelstahl mit 6 Stirnlöchern
- aufliegend, gewölbt
- 2 mm Verstellbarkeit auf 360°
- mit 1x schwarzer EPDM Unterlegscheibe
- mit 1x Aluminium-Auflagering
Merkmale
- erforderlicher Stirnlochschlüssel z058
(nicht im Lieferumfang enthalten)
Glasdicke
13 – 16 mm
Bemaßung
Ø 40 mm
Distanzstück: 19 mm
Glasbohrung: Ø 30 mm
Belastungswerte: max. N = 10 kN, max. Q = 7,5 kN
Punkthalter Ø 40 mm
Wandabstand 19 mm
für 17 – 20 mm Glas
Edelstahl gebürstet
Ausführung
- Edelstahl mit 6 Stirnlöchern
- aufliegend, gewölbt
- 2 mm Verstellbarkeit auf 360°
- mit 1x schwarzer EPDM Unterlegscheibe
- mit 1x Aluminium-Auflagering
Merkmale
- erforderlicher Stirnlochschlüssel z058
(nicht im Lieferumfang enthalten)
Glasdicke
17 – 20 mm
Bemaßung
Ø 40 mm
Distanzstück: 19 mm
Glasbohrung: Ø 30 mm
Belastungswerte: max. N = 10 kN, max. Q = 7,5 kN
Punkthalter Ø 40 mm
Wandabstand 19 mm
für 21 – 24 mm Glas
Edelstahl gebürstet
Ausführung
- Edelstahl mit 6 Stirnlöchern
- aufliegend, gewölbt
- 2 mm Verstellbarkeit auf 360°
- mit 1x schwarzer EPDM Unterlegscheibe
- mit 1x Aluminium-Auflagering
Merkmale
- erforderlicher Stirnlochschlüssel z058
(nicht im Lieferumfang enthalten)
Glasdicke
21 – 24 mm
Bemaßung
Ø 40 mm
Distanzstück: 19 mm
Glasbohrung: Ø 30 mm
Belastungswerte: max. N = 10 kN, max. Q = 7,5 kN
Punkthalter Ø 40 mm
Wandabstand 30 - 36 mm
für 8 – 12 mm Glas
Edelstahl gebürstet
Ausführung
- Edelstahl mit 6 Stirnlöchern
- aufliegend, gewölbt
- 2 mm Verstellbarkeit auf 360°
- Wandabstand einstellbar von 30 – 36 mm
- mit 1x schwarzer EPDM-Unterlegscheibe
- mit 1x Aluminium-Auflagering
Merkmale
- erforderlicher Stirnlochschlüssel z058
(nicht im Lieferumfang enthalten)
Glasdicke
8 – 12 mm
Bemaßung
Ø 40 mm
Distanzstück: 30 – 36 mm
M8 Zylinderkopfschraube (nicht im Lieferumfang)
Glasbohrung: Ø 30 mm
Belastungswerte: max. N = 7,5 kN, max. Q = 5 kN
Punkthalter Ø 40 mm
Wandabstand 30 - 36 mm
für 13 – 16 mm Glas
Edelstahl gebürstet
Ausführung
- Edelstahl mit 6 Stirnlöchern
- aufliegend, gewölbt
- 2 mm Verstellbarkeit auf 360°
- Wandabstand einstellbar von 30 – 36 mm
- mit 1x schwarzer EPDM-Unterlegscheibe
- mit 1x Aluminium-Auflagering
Merkmale
- erforderlicher Stirnlochschlüssel z058
(nicht im Lieferumfang enthalten)
Glasdicke
13 – 16 mm
Bemaßung
Ø 40 mm
Distanzstück: 30 – 36 mm
M8 Zylinderkopfschraube (nicht im Lieferumfang)
Glasbohrung: Ø 30 mm
Belastungswerte: max. N = 7,5 kN, max. Q = 5 kN
Punkthalter Ø 40 mm
Wandabstand 30 - 36 mm
für 17 – 20 mm Glas
Edelstahl gebürstet
Ausführung
- Edelstahl mit 6 Stirnlöchern
- aufliegend, gewölbt
- 2 mm Verstellbarkeit auf 360°
- Wandabstand einstellbar von 30 – 36 mm
- mit 1x schwarzer EPDM-Unterlegscheibe
- mit 1x Aluminium-Auflagering
Merkmale
- erforderlicher Stirnlochschlüssel z058
(nicht im Lieferumfang enthalten)
Glasdicke
17 – 20 mm
Bemaßung
Ø 40 mm
Distanzstück: 30 – 36 mm
M8 Zylinderkopfschraube (nicht im Lieferumfang)
Glasbohrung: Ø 30 mm
Belastungswerte: max. N = 7,5 kN, max. Q = 5 kN
Punkthalter Ø 40 mm
Wandabstand 30 - 36 mm
für 21 – 24 mm Glas
Edelstahl gebürstet
Ausführung
- Edelstahl mit 6 Stirnlöchern
- aufliegend, gewölbt
- 2 mm Verstellbarkeit auf 360°
- Wandabstand einstellbar von 30 – 36 mm
- mit 1x schwarzer EPDM-Unterlegscheibe
- mit 1x Aluminium-Auflagering
Merkmale
- erforderlicher Stirnlochschlüssel z058
(nicht im Lieferumfang enthalten)
Glasdicke
21 – 24 mm
Bemaßung
Ø 40 mm
Distanzstück: 30 – 36 mm
M8 Zylinderkopfschraube (nicht im Lieferumfang)
Glasbohrung: Ø 30 mm
Belastungswerte: max. N = 7,5 kN, max. Q = 5 kN
Punkthalter Ø 60 mm
Wandabstand 19 mm
für 8 – 12 mm Glas
Edelstahl gebürstet
Ausführung
- Edelstahl mit 6 Stirnlöchern
- flächenbündig
- 2 mm Verstellbarkeit auf 360°
- Senkbuchse aus Aluminium
Merkmale
- erforderlicher Stirnlochschlüssel Z058
(nicht im Lieferumfang enthalten)
Glasdicke
8 – 12 mm
Bemaßung
Ø 60 mm
Distanzstück: 19 mm
für M8 Zylinderkopfschraube (nicht im Lieferumfang enthalten)
Glasbohrung: Ø 50 mm, Senkung: 5 x 45°
Belastungswerte: max. N = 10 kN, max. Q = 7,5 kN
Punkthalter Ø 60 mm
Wandabstand 19 mm
f. 8 - 12 mm Glas
Edelstahl gebürstet
Ausführung
- Edelstahl mit 6 Stirnlöchern
- aufliegend, gewölbt
- 2 mm Verstellbarkeit auf 360°
- mit 1x schwarzer EPDM-Unterlegscheibe
- mit 1x Aluminium-Auflagering
Merkmale
- erforderlicher Stirnlochschlüssel Z058
(nicht im Lieferumfang enthalten)
Glasdicke
8 – 12 mm
Bemaßung
Ø 60 mm
Distanzstück: 19 mm
für M8 Zylinderkopfschraube (nicht im Lieferumfang enthalten)
Glasbohrung: Ø 50 mm
Belastungswerte: max. N = 10 kN, max. Q = 7,5 kN
