Vordächer Typ Z-06

Ausführung

• Edelstahl matt

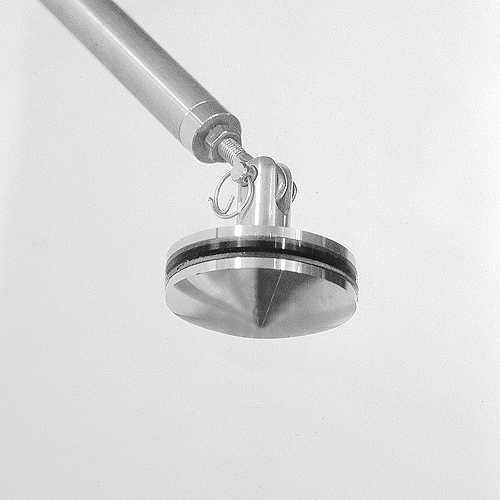

• Wandanschlüsse konisch, Punkthalter rund
• bestehend aus:
  8 Punkthalter Ø 70 mm, 4 Zugstangen, 8 Wandhalter Ø 59 mm
• Zulassungen und Statiken je nach Montageart und -umgebung bitte erfragen

Merkmale

• Allgemeine bauaufsichtliche Zulassung (AbZ)
  Z-70.3-85 vorhanden

Glasdicke

17,52 mm VSG aus TVG

Bemaßung

max. Glasgröße:
Ausladung: 1.700 mm, Breite: 4.650 mm
Das erreichbare Seitenverhältnis und die erforderliche Glasdicke sind von einer Statik-Berechnung abhängig
- Bitte Anfrageformular ausfüllen und vor Auftragstellung zur Statik-Berechnung einreichen -

ABZ
